Öne çıkanlar
- Ekran kartı güç tüketimi anlık iş yüküne bağlı olarak değişkenlik gösterir.
- Yazılımsal araçlar ve priz wattmetreleri her zaman fiziksel ölçümle birebir uyuşmaz.
- Donanımsal adaptörler ve özel araçlar toplam kart tüketimini doğrudan hesaplar.
Bilgisayar toplarken veya mevcut sistemi güncellerken en çok merak edilen konulardan biri donanımların harcadığı enerjidir. Özellikle oyun oynarken ya da ağır iş yükü gerektiren uygulamalar çalıştırılırken ekran kartı güç tüketimi sabit bir çizgide kalmaz; anlık koşullara ve yapılan işin yoğunluğuna göre sürekli olarak değişir. Donanım dünyasında enerji tüketimini doğru okumak ve sistem kararlılığını korumak için çeşitli izleme yöntemleri ve teknik kavramlar kullanılır.
Geçmişten bu yana işlemciler için kullanılan ve ısıl tasarım gücünü ifade eden TDP kavramına benzer şekilde grafik kartlarında da özel terimler bulunur. Bu bağlamda NVIDIA, Total Graphics Power anlamına gelen TGP kavramını kullanırken, AMD tarafında ise Total Board Power anlamına gelen TBP ifadesi yaygındır. TGP ve TBP değerleri; grafik işlemcisi, video bellekleri ve güç yönetimi bileşenlerinin toplam tüketimini ifade eder. Örneğin teknik özellik tablolarında 300 watt gibi bir TGP değeri veya 450 watt gibi toplam bileşen tüketimi örnekleri yer alabilir. Üreticilerin ölçüm ve raporlama yöntemlerindeki farklılıklar nedeniyle bu değerler her koşulda birebir karşılaştırılamaz. Bu tür bir ekran kartını beslemek için ise genellikle 750 watt kapasiteli bir PSU (Power Supply Unit – bilgisayar güç kaynağı) önerilir.
Yazılımsal İzleme Araçları ve Sınırları
Sistem bileşenlerinin ne kadar enerji harcadığını görmek için pek çok kullanıcı yazılımsal araçlara başvurur. Ekran kartı ve grafik işlemcisi bilgilerini gösteren GPU-Z programı bu amaçla sıklıkla tercih edilir. GPU-Z programında yer alan Board Power Draw değeri kartın toplam tüketimini gösterirken, GPU Chip Power Draw ise yalnızca grafik işlemcisi yongasının harcadığı enerjiyi gözler önüne serer. Bunun yanı sıra sistem donanımını izleme ve tanılama yazılımı olan HWiNFO da bu süreçte yardım sağlar.
Markaların kendi yazılımları da anlık takibi kolaylaştırır. NVIDIA ekran kartlarında güç tüketimini izlemeye yarayan FrameView aracı ve AMD yazılımının performans ve ölçümler bölümü olan AMD Software: Adrenalin Edition bu alanda öne çıkar. Ancak GPU-Z ve HWiNFO gibi yazılımların gösterdiği değerler her zaman fiziksel ölçümle birebir örtüşmez. Yazılımlar ancak üreticinin sensörler aracılığıyla sisteme aktardığı verileri raporlayabildiği için donanımsal gerçeklikle küçük sapmalar yaşanabilir.
Güç Bağlantı Kapasiteleri teknik özellikleri
| PCIe x16 yuvası güç kapasitesi | 75 watt |
|---|---|
| 6 pin PCIe güç bağlantısı kapasitesi | 75 watt |
| 8 pin PCIe güç bağlantısı kapasitesi | 150 watt |
| 12V-2×6 bağlantısı güç aktarım desteği | 600 watt |
Donanımsal Ölçüm ve Priz Tipi Wattmetreler

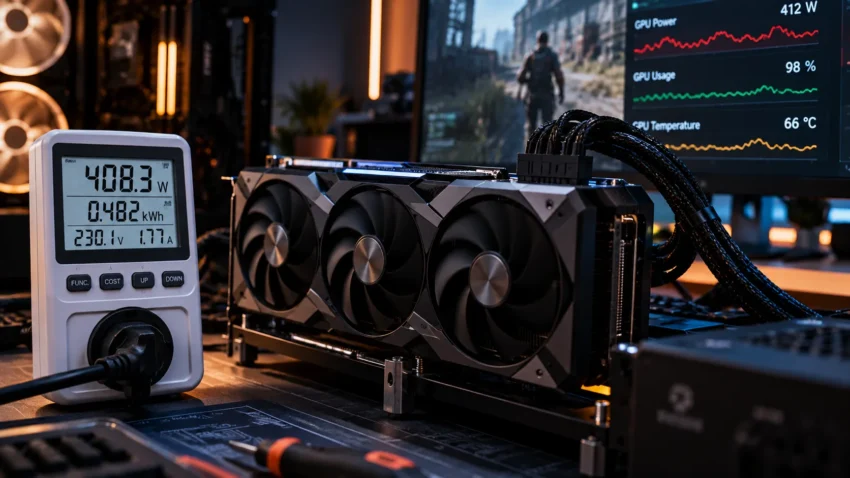

Yazılımların ötesinde, priz tipi wattmetreler de enerji tüketimini ölçmek için kullanılır. Ancak bu cihazlar yalnızca ekran kartını değil, bilgisayarın tamamını ve güç kaynağı dönüşüm kayıplarını birlikte ölçer. Güç kaynakları alternatif akımı (AC) doğru akıma (DC) dönüştürürken bir miktar kayıp oluşturur. Bu nedenle şebekeden çekilen güç, iç bileşenlerin toplam tüketiminden her zaman daha yüksektir. Örneğin prizdeki wattmetrenin 500 watt gösterdiği bir senaryoda, bileşenler aslında daha düşük bir güç çekiyor olabilir. Güç kaynakları hiçbir zaman yüzde 100 verimlilikle çalışmaz; yüzde 90 gibi verimlilik oranları standart yük altında oldukça yaygındır.
Doğrudan kartın çektiği akımı bulmak için profesyonel incelemelerde Power Capture Analysis Tool kısaca PCAT adı verilen özel donanım sistemleri kullanılır. Bu sistemler, PCIe (Peripheral Component Interconnect Express) yuvası ve harici güç bağlantılarından alınan akımı eşzamanlı olarak ölçerek toplam kart tüketimini doğrudan hesaplar. Anakart üzerindeki standart PCIe x16 yuvası 75 watt, 6 pin güç bağlantısı 75 watt ve 8 pin güç bağlantısı 150 watt nominal güç kapasitesine sahiptir. Yeni nesil ekran kartı güç bağlantısı olan 12V-2×6 ise uygun kablo ve PSU ile 600 watt seviyesine kadar güç aktarımını destekleyebilir.
Netleşmeyen Noktalar
Piyasadaki bazı ileri düzey kullanıcılar ve inceleme uzmanları, donanımsal ölçüm adaptörlerini sisteme entegre ederek doğrudan anakart ve kablo hatları üzerinden veri toplar. Ancak bu ek donanımsal adaptörlerin sisteme fiziksel olarak eklenmesinin yol açabileceği elektriksel sorunların detayları ve olası riskler henüz tam olarak netleşmemiştir.
